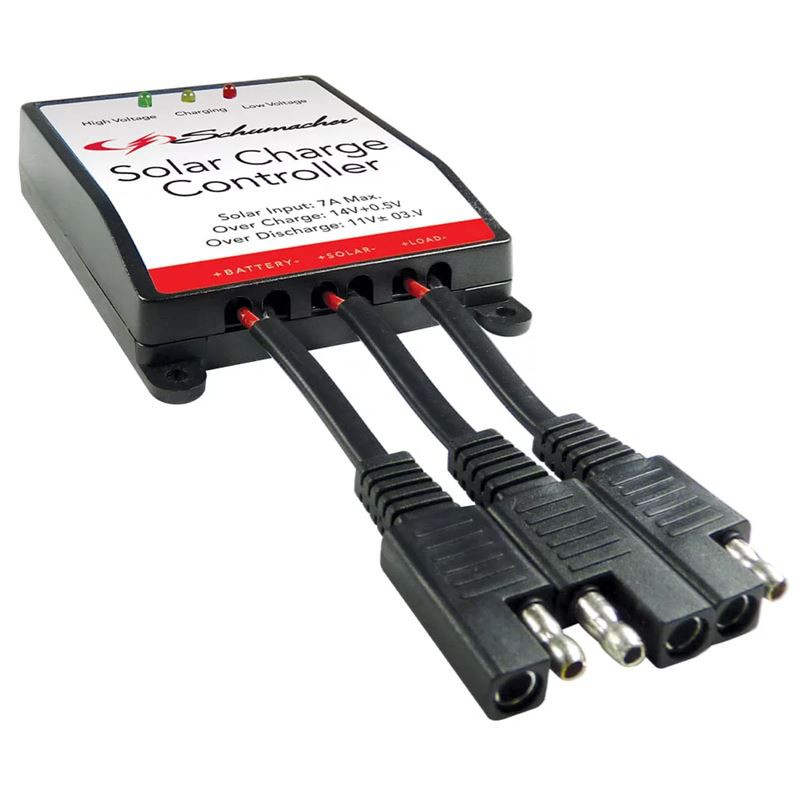

Rheolydd Panel Solar 12v

Rheolydd Panel Solar 12v Disgrifiad

Mae angen rheolydd gwefr unrhyw bryd y bydd batri wedi'i gysylltu ag allbwn cerrynt uniongyrchol (DC) paneli solar; gan amlaf mewn systemau bach oddi ar y grid. Y ddau fath o reolwyr gwefr yw modiwleiddio lled pwls (PWM) ac olrhain pwynt pŵer uchaf (MPPT).

Mae'r rheolydd tâl yn rheoleiddio'r amperage a'r foltedd sy'n cael ei ddanfon i'r llwythi a chaiff unrhyw bŵer gormodol ei ddanfon i'r system batri fel bod y batris yn cynnal eu cyflwr gwefr heb orfod codi gormod. Yn ystod y nos pan nad oes golau haul, defnyddir pŵer batri i redeg y llwyth.

Gellir defnyddio modiwl solar ar gyfer codi tâl cynnal a chadw cyfredol isel yn ddiogel heb reolwr tâl cyn belled â bod allbwn y panel solar<1% of the battery capacity.

Ie, fe allech chi ei wneud. Nid yw'r foltedd yn ormod o bryder, dyma'r cerrynt y gall y panel ei ddarparu.

Mae'r hyn a elwir yn gyffredin fel panel 12V fel arfer yn fodiwl cell 36- gyda foltedd cylched agored o 22V, sy'n gwneud y pŵer mwyaf posibl yn 18V. Yn draddodiadol byddai gan baneli 24V fel y'u gelwir yn ddwbl y celloedd (72 cell), a byddent yn gwneud 36V-44V ar y pen uchaf. Yn ddiweddar mae yna hefyd lawer o 60-fodiwlau cell sy'n gwneud rhywle rhwng 30V a 40V, sydd hefyd yn cael ei alw weithiau'n "baneli 24V". Fel y gallwch weld serch hynny, nid yw paneli 12V yn 12V mewn gwirionedd ac nid yw paneli 24V yn 24V mewn gwirionedd. Maent fel arfer wedi'u cynllunio i roi allan o leiaf 30 y cant yn fwy na'r batris y maent yn bwriadu eu codi.

Mae hyn yn gweithio'n berffaith dda oherwydd bod modiwl PV (ar lefel golau cyson) yn ddyfais cerrynt cyson. Os edrychwch ar y cefn, fe welwch fod ganddo gyfraddau ar gyfer Isc (cerrynt cylched byr) ac Imax (uchafswm cerrynt). Mae'r ddau werth hyn fel arfer yn weddol agos at ei gilydd. Nawr… arhoswch ar eich hetiau: Dyma'r cerrynt y bydd yn gwefru, ni waeth pa foltedd rydych chi'n ei wefru. Cofiwch eich bod eisoes yn gwneud hyn pan fyddwch yn gwifrau "panel 12V" i fatri 12V, oherwydd eich bod mewn gwirionedd yn tynnu 22V y panel i lawr i 12V.

Nid yw’n beth effeithlon iawn i’w wneud wrth gwrs. Gadewch i mi egluro. Gadewch i ni ddweud bod gennych chi fodiwl 200W gyda 72 o gelloedd. Dylai Vmp fod tua 36V, a dylai Imax fod tua 200/36=5.5 ampere.

Os ydych chi'n gwifrau'r modiwl hwnnw i fatri 12V, mae'n mynd i wefru'r batri hwnnw ar 8.3 ampere, a thynnu'r foltedd i lawr i beth bynnag y gall y batri ei drin. Os caiff y batri ei dynnu hyd at 14.7V er enghraifft, byddwch yn codi tâl ar 14.7*5.5=80.85wat.

Woah, i ble aeth gweddill y pŵer? Aeth ar goll oherwydd bod y modiwl yn gerrynt cyson, ac rydych chi'n gwneud y gwaith ar foltedd rhy isel.

Dyma lle mae MPPT yn dod i mewn. Mae MPPT yn ei hanfod yn drawsnewidydd DC-i-DC sy'n addasu'n awtomatig gyda'r nod o redeg y modiwl PV ar y lefel pŵer optimwm (36V yn ein hesiampl), ac yna lawr-drosi'r foltedd (cyfnewid foltiau ar gyfer amp fel y mae newidydd yn ei wneud), ac yna gwefru'r batri 12V ar y 200W llawn, neu 200/14.7=13.6 ampere.

Felly dychwelyd at y cwestiwn: A allaf gysylltu modiwl solar 24V â batri 12V? Yn sicr ... cyn belled na fydd yr Imax a nodir ar gefn y panel yn ei niweidio, gallwch chi wneud hynny. Ond byddai'n ofnadwy o aneffeithlon. Yr opsiwn gorau fyddai defnyddio rheolydd tâl yn seiliedig ar MPPT.
